    MP250系列 扁平盘式滑环
    MP250系列 扁平盘式滑环
    • · MP250系列空心盘式滑环,可用于机械手臂，焊接机器人等领域, 厚度仅为30mm，全铝合金结构，接触材料采用贵金属+超硬镀金处理，运转稳定，电阻波动小。主要应用在高度空间有限，横向空间基本不受限制的特殊空间要求。

    典型应用：

    扁平盘式滑环，主要应用对安装高度有严格限制的场合，要求360度陆续在旋转且需要保证电源，数字信号，模拟信号不能中断：如旋转门，医用CT,安检设备，以及其他工业自动化设备，智能制造设备， 焊接机器人等；

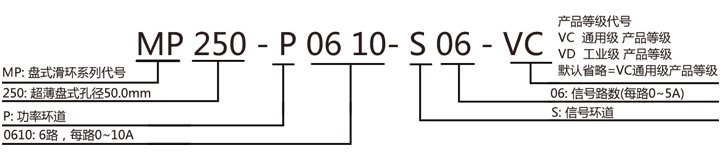

    型号订购说明：

    产品等级表
    产品等级代号最高转速工作寿命接触材料
    VC（通用级）60RPM300万转贵金属
    VD（工业级）200RPM1000万转镀金-镀金

    技术规格参数
    机械技术指标电气技术指标
    参数数值参数数值
    工作寿命参考产品z6com人生就是博导电等级功率信号
    额定转速参考产品z6com人生就是博导电等级额定电压0~440VAC/VDC0~240VAC/VDC
    工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
    工作湿度0~85% RH导线规格AWG18#硅胶线AWG24#硅胶线
    接触材料参考产品z6com人生就是博导电等级导线长度标准长度300mm（可据要求调整）
    壳体材料铝合金绝缘强度500VAC@50Hz，60s
    转动扭矩0.05N.m；+0.03N.m/6路动态电阻变化值<0.01Ω
    防护等级IP51


    MP250扁平盘式滑环z6com人生就是博导电表
    型号信号或5A10A20A外径(mm)
    MP250-S02200140
    MP250-P0210020140
    MP250-P0210-S02220156
    MP250-P0410040156
    MP250-S06600172
    MP250-P0610066172
    MP250-P0620000172
    MP250-P0210-S04420172
    MP250-S121200220
    MP250-P12100120220
    MP250-P12200012220
    MP250-P0610-S06660220
    MP250-P0620-S06606220
    MP250-S181800268
    MP250-P18100180268
    MP250-P0610-S121260268
    MP250-P1210-S066120268
    MP250-P0810-S101080268
    MP250-S242400316
    MP250-P24100240316
    MP250-P0610-S181860316
    MP250-P1210-S1212120316

    注：N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1路20A 使用。
    空心盘式滑环,可用于机械手臂，焊接机器人等领域，内孔、路数以及电流大小可定制，请联系客服。

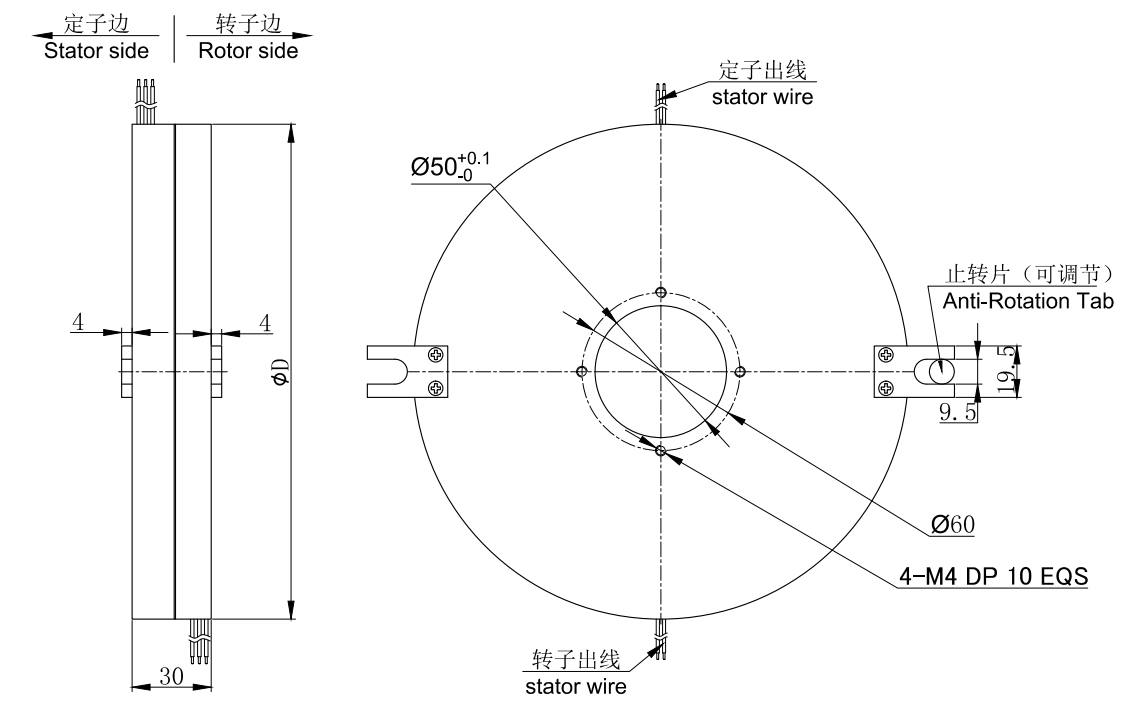

    标准图纸
